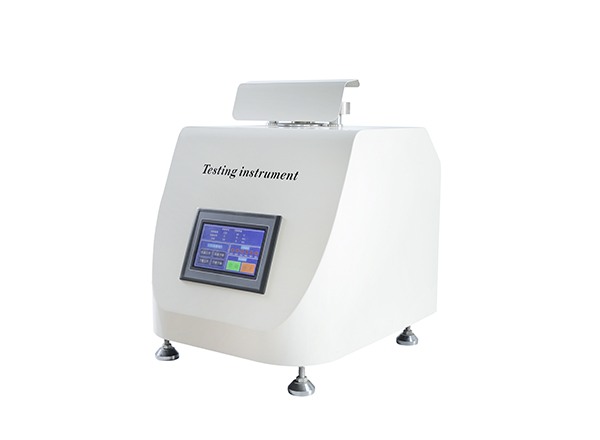

      ZXQ-3 自動取模金相巖相試樣鑲嵌機，是樣件鑲嵌、磨拋前一道工序，對于微小并不易手拿或不規則的金相;巖相試樣進行鑲嵌。經鑲嵌后就便于對試樣進行磨拋操作也有利于在金相顯微鏡下正常地觀察材料的組織。

        本機能自動加溫、加壓，保溫，冷卻。到了壓制成形后會自動卸壓，將試樣自動取出。即可取件。是一種只需人工加料，自動完成鑲嵌，取模。減少人工操作取模繁瑣的一款設備。注：只限于熱固性材料（如膠木粉之類），溫度已調整和自控。

 主要技術參數

試樣壓制規格：ф22mm、ф30mm、ф45mm（三選一）

溫度設定范圍：0-200℃

冷卻溫度范圍：0-999min

恒溫時間：0-99min

    電源總功率：1000W .

     冷卻方式：水冷

外形尺寸：435×520×605mm

凈 重：77Kg

 三、 結構概述及功能

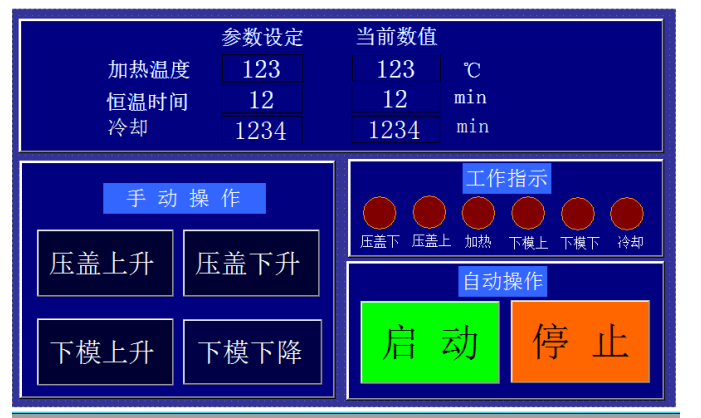

1、板面布置（如下圖）

操作說明

參數設定:

    1  加熱溫度設定: 點擊加熱溫度后方黑框內數字,屏幕會彈出數字修改界面,修改溫度后按Enter確定。

2  恒溫時間設定：點擊恒溫時間后方黑框內內數字，屏幕會彈出數字修改界面,修改時間后按Enter確定。

3  冷卻設定：點擊冷卻后方黑框內內數字，屏幕會彈出數字修改界面,修改時間后按Enter確定。

 設備接入電源，接入0.4-0.7Mpz壓縮空氣，接入冷卻水。

手動操作說明：

1、設備送電，等待10-20秒，打開設備后方電源總開關，當在設備前方觸摸屏亮，表示電源接通。

2、按手動操作區域壓蓋（上下）鍵，或下模（上下） 鍵，手動模式其相應指示燈亮，顯示當前處于手動工作模式,相對應的上下運動，松開按鍵將停止。

自動操作說明：

1、接電源，觸摸屏亮，表示電源接通。

2、按壓蓋上升，將上蓋升入最上端，放入試驗樣品與鑲嵌料,放入上模,按下啟動鍵，壓蓋將向下移動，壓緊。

3、系統進入自動工作狀態，此時壓蓋下，下模上，加熱指示燈亮。設備進行自動加壓，加熱。

4、當溫度達到設定溫度后，加熱指示燈熄滅，進入恒溫狀態，此時恒溫時間開始計時。當溫度低于加熱溫度后設備會自動加熱補償溫度。

5、當達到恒溫時間后，將進行冷卻，此時冷卻指示燈亮。同時冷卻時間也同時開始計時，設備進入冷卻狀態，冷卻水進入設備將加熱模具進行水冷卻。

6、當冷卻時間達到設定值后將關閉冷卻水閥，此時進行開模，壓蓋，下模同時上升，將鑲嵌的試樣頂出。

7、進行第二個試樣時，按下下模下降，將下模下降到所需位置，然后放入試樣，加入鑲嵌粉，放入上模，按下:啟動鍵 ，系統進入第二次工作狀態。

 注： 在自動工作模式下，按手動操作鍵，無響應；在自動流程沒有結束時，按:停止時，系統會中斷.

五、維護與保養

1、每次使用完畢，必須及時做好清潔保養工作，嚴禁使用帶有腐蝕性的液體進行清洗，清潔后的鋼模套內腔和上下模應涂上油脂，防止銹蝕。

2、對設備空氣過濾器內油水分離器要定時排水加注空壓機油，對設備內部氣動元件進行保護。
